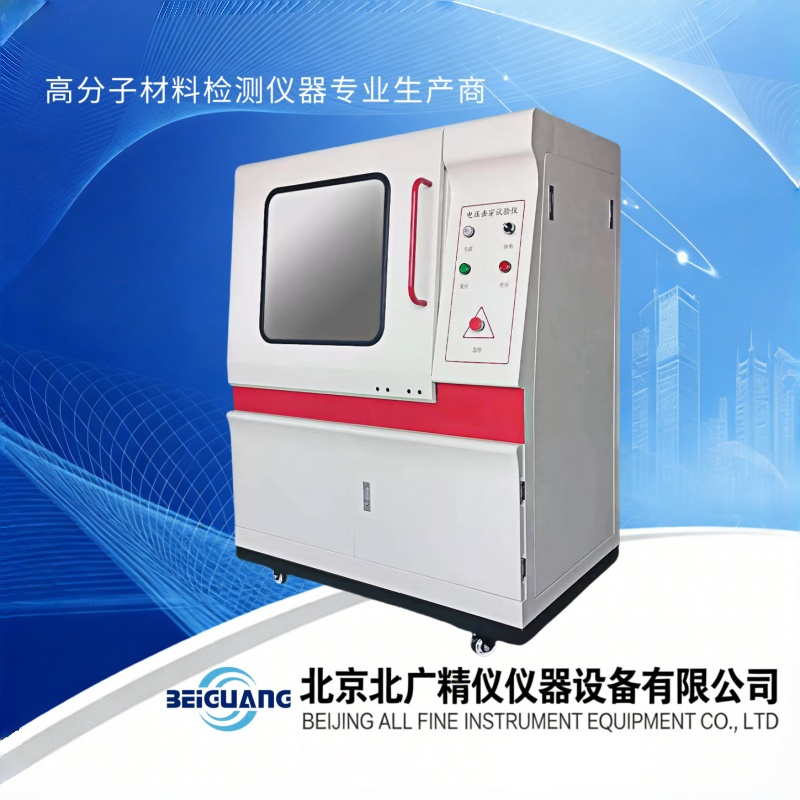

介电击穿强度试验仪/击穿电压仪

发布时间:  2017-07-22

产品型号:  BDJC-50KV

产品报价:

厂商性质:  生产厂家

所  在  地:  北京市海淀区上地科技园上地十街1号

产品特点:  满足标准:

GB1408-2006 GB/T1695-2005 GB/T3333 HG/T3330 /GB12656 /ASTM D149

同类产品
更多产品
产品概述

介电击穿强度试验仪/击穿电压仪安全说明

试验在较高电压下进行,所以我们在设计时加以必要的保护措施以防止发生意外。

1.试验在试验箱中进行,试样可放在空气中或变压器油中。50KV电压头安全放电距离对四周均小于200mm,试验时即使触到箱壁也不会发生危险。

2.升压变压器高压侧尾端及仪器外壳是连接在一起的,即仪器外壳与该地点的地是等电位。

3.电路保护:仪器设有过流保护、过压保护、失压保护、短路保护、漏电保护电路等。





击穿电压试验仪/介电击穿强度试验仪的详细描述:



击穿电压试验仪/介电击穿强度试验仪/耐电压击穿强度试验仪/绝缘材料电气强度试验机/介电击穿电压仪

满足标准:

GB1408-2006 GB/T1695-2005 GB/T3333  HG/T3330 /GB12656 /ASTM D149 .



介电击穿强度试验仪/击穿电压仪技术指标

01、输入电压: 交流 220 V

02、输出电压: 交流 0--50 KV ;

               直流 0—50 KV

03、电器容量: 3KVA

04、高压分级: 0--50KV

05、升压速率:0.1-5.0kv

   (备注:满足标准要求并可以根据用户需求设定不同的升压速率)

06、试验方式:

           直流试验:1、匀速升压  2、梯度升压 3、耐压试验

           交流试验:1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质:空气,试验油

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。



整机组成

1、升压部件:由调压器和高压变压器组成0~50KV的升压部分。

2、动部件:由步进电机均匀调节调压器使加给高压变压器的电压变化。

3、检测部件:由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。

4、计算机软件:通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。

5、试验电极:根据国家标准(1408.1-2006)随设备提供三个电极,具体规格为:Ф25mm×25mm两个;Ф75mm×25mm一个。



操作步骤

1、试验前的准备:

1)打开试验机右侧的总电源开关,预热15分钟。

2)打开计算机进入Windows系统。双击本仪器软件的快捷图标打开试验登录界面输入登录密码即可进入试验界面。



2、交直流试验的切换

1)本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆,使测试回路为脉动的直流电压。实现的过程为,硅堆已经在高压变压器的高压绝缘塔中,平时用一个短路杆把高压硅堆短接。需要直流试验时,取出短路杆,使高压硅堆接入测试电路中,这时回路的电压为脉动的直流电压。

2)前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮,设备仅仅是把直流报警电路接入。指示用户,当打开箱门时,您需要对高压均压球放电。转动放电杆,使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3)试验的交直流电压切换,主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时,高压均压球上的电压为直流电压,插入短路杆时,高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4)在直流试验时,计算机也要选择直流状态,否则测的结果是不正确的。简单的说,交流电压与直流电压有倍的关系。





此款电压击穿试验仪为我公司升级产品



加入无线蓝牙控制系统、远程控制、多人操作、网络共享、人机分离、异地操作、、、自动巡航检测等特色



公司:北京北广精仪仪器设备有限公司



:www.beiguangjy.cn



: 53305280 53305279



北广精仪为您提供: 先进 、稳定、 方便 的检测仪器



产品保修售后服务承诺:

售后服务及保修承诺:

多年来,我公司一直专业生产研究电气试验设备,经研究、摸索、总结出一套完整的产品服务保障体系,向用户提供优质及时的售前、售中、售后服务

为创造名牌,提高企业知名度,树立企业形象,我们本着一切追求高质量,用户满意为宗旨的精神,以zui优惠的价格、zui周到的服务、zui可靠的产品质量的原则向您郑重承诺:



一、产品质量承诺:

1、我公司保证向需方提供的设备是原厂生产的,并且出厂资料配件齐全。为保持合同设备的正常运行和维护,我公司保证提供的技术资料和图纸是完整、清楚和正确的。

2、产品的制造和检测均有质量记录和检测资料。

3、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。



二、产品价格承诺:

1、为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质名牌产品。

2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以zui优惠的价格提供给贵方。

三:安装调试及验收承诺:

1、协助设备的安装,负责设备的运输、调试。

2、设备按订货技术附件进行验收。终验收在买方进行,对用户提供的试样进行试验,并提供测试报告。

3、安装调试同时,在仪器操作现场一次性免费培训操作人员2-3名,该操作人员应是由需方选派的长期稳定的员工,培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用,使人员能够独立操作设备对样品进行检测、分析,同时能进行基本的维护。

四、保修承诺:

1、设备保修二年,终身服务,二年内非人为损坏的零部件免费更换,保修期内接到用户邀请后, zui迟响应时间为2小时内,在与用户确认故障后,我公司会在48小时内派工程师到达现场进行



免费服务,尽快查清故障所在位置和故障原因,并向用户及时报告故障的原因和排除办法

2、保修期内人为损坏的零部件按采购(加工)价格收费更换。

3、保修期外继续为用户提供优质技术服务,在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。

4、传感器过载及整机电路超压损坏不在保修范围内。


五、保修:
1、设备保修两年,终身售后服务,一年内非人为损坏的零部件免费更换,保修期内接到用户邀请后,zui迟响应时间为2小时内,在与用户确认故障后,我公司会在48小时内派工程师到达现场进行免费服务,尽快查清故障所在位置和故障原因,并向用户及时报告故障的原因和排除办法。
2、保修期内人为损坏的零部件按采购(加工)价格收费更换。
3、保修期外继续为用户提供优质技术服务,在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。
4、传感器过载及整机电路超压损坏不在保修范围内。
六、售后管理:
我公司实现计算机化管理,实行客户定期回访制度,定期复查设备的工作情况,定期指导用户对设备进行保养和检测,以便设备正常运转,跟踪客户的设备使用情况,以便及时对设备进行维护







6注意事项及维护保养:

6.1 主机机身要可靠的接地,电控箱电源插头上有接地线。

6.2 北广精仪仪器使用统一电源为220V±10%,功率3.4kW,使用前一定要检查电源电压及容量。

6.3 电控箱与主电源和副电源之间的连线一定要正确,主副电源不共相。

6.4 搅拌电机的转速在打开电源时可以选择快速或慢速。其转速对温度控制有一定影响,需注意。

6.5 加热时,加热指示灯时亮时熄,亮为加热熄为停止。加热时间的长短由PID参数控制。

6.6 若仪器不能启动,则设定缺项,需要按“复位”键后重新对速率,变形量,上限温度进行设定,并进行调零。

6.7 一定要使传感器准确进入零区。调零后应停滞5分钟并再一次调零,这样可消除应力对试样的影响。

6.8 在试验进行中,若因意外情况而停止试验,则此试验不能继续进行,需油温降到室温后,更换试样,重新开始试验。否则试验数据不准确。

6.9 在试样安装或取出时,不要将试样掉入油池中,若掉入一定要取出,否则会损坏仪器。油池中禁止有任何杂物。

6.10 使用冷却水降温后,一定要将冷却管内的余水排尽,否则会影响试验数据。

6.11 要定期检查加热介质液面的位置,保证液面至规定的高度。

6.12 注意使用油的闪点。试验温度距闪点温度要有40以上间距。仪器周围5的直径范围内不可有明火。

6.13 试验完成后,一定要关闭电控箱上的主、副电源。



6.14 仪器应放在距离水源、电源较近的地方,以便于冷却水的控制和电源的控制。冷却水试验时要关闭。

6.15 为减少环境的污染,保证操作人员的健康。本仪器上方应备有抽油烟设备。

6.16 经常保持主机清洁。

6.17 负载杆和导管间要经常用有机溶剂清洗干净,但不得加润滑油类。

6.18 砝码应经常擦试,保持清洁,防止锈蚀。使用一段时间后用天平检查砝码和负载重量,必要时进行调整。

6.19 注意搅拌电机的润滑。

6.20 加入的介质油量1820,大约至上端面35 mm左右。

7试验机的搬运:

7.1 搬运试验机时,应轻搬、轻放,尽量保持试验机水平。不允许碰撞或强烈振动。

7.2 安装前,将包装时涂的防锈油清洗干净,并用干净的棉纱将仪器擦干净。

7.3 试验机的安装一定要稳固,否则将影响试验质量。

7.4、试验机应水平放置,不应有倾斜。

8附件及随机文件:

8.1 本仪器有一个主包装箱,内有一个砝码箱,箱内有砝码及热变形压头。详见装箱单。

8.2 随机文件:

  1. 使用说明书一份。
  2. 合格证一份。



装箱单一份。
