液体增塑剂表面电阻率测定仪

发布时间:  2019-06-04

产品型号:  BEST-121

产品报价:  190

厂商性质:  生产厂家

所  在  地:  北京市海淀区上地科技园上地十街1号

产品特点:  液体增塑剂表面电阻率测定仪电阻率试验仪具有精度高、显示迅速、性好稳定、读数方便。 电阻率试验仪适用于橡胶、塑料、薄膜、地毯、织物及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。

同类产品
更多产品
产品概述

液体增塑剂表面电阻率测定仪

型号:BEST-121



一、产品简介:
液体增塑剂体积电阻率的测定GB1672-88
标准说明
1.主题内容与适用范围
本标准规定了液体增塑剂的体积电阻率的测定方法。
本标准适用于测定液体增塑剂的体积电阻率。其他液体助剂也可参照本测定方法。
2.体积电阻率的定义
是在试样体积电流方向的直流电场强度与该处电流密度之比,以Ω?m表示。
3.试样
3.1 液体增塑剂试样每次用40ml左右。
3.2 试样应无气泡及杂质缺陷。
3.3 试样应在温度23±2℃、相对湿度60-70%的条件下放置2h以上。
4.测试仪器及电极
4.1 高阻计
高阻计测试时应满足下列要求:
a.高阻计测量范围应包括1*106-1*1017Ω。
b.阻值大于1012Ω时,测量误差小于±20%;阻值等于或小于1012Ω时,测量误差应小于±10%。
c.零点飘移每小时不大于全标尺的4%。
d.输入接线的绝缘电阻应大于仪器输入电阻的100倍。
e.测试电路应有良好的屏蔽。
f.仪器应定期进行校验。
4.2 电极
电极应由黄铜或不锈钢制成。高压电极内径146mm,测量电极外径120mm,护环宽度8mm,测量电极与高压电极的间隙为2mm,电极工作面粗糙度为1.6以下。

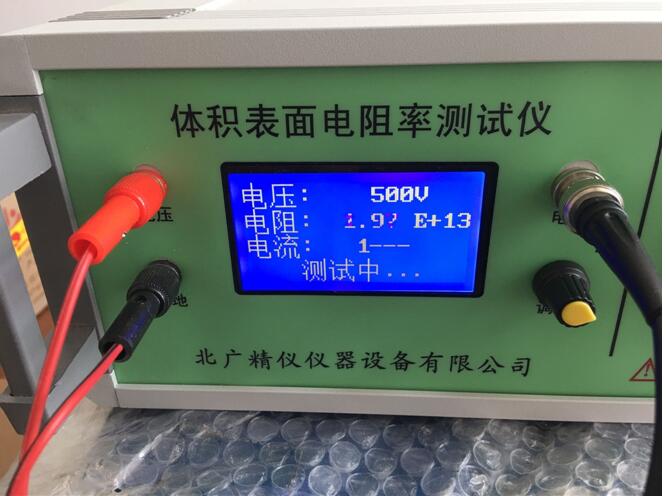

液体增塑剂表面电阻率测定仪

二、技术指标

1、电阻测量范围:1 ×104Ω ~1×1018Ω。

2、电流测量范围:2×10-4A~1×10-16A

3、显 示 方 式: 32位LED液晶屏显示

4、内置测试电压: 10V 、50V、100V、250、500、1000V

5、基本准确度:1%

6、使用环境: 温度:0℃~40℃,相对湿度<80%

7、机内测试电压: 10V/50V/100/250/500/1000V 任意切换

8、供电形式: AC 220V,50HZ,功耗约5W

9、仪器尺寸: 285mm× 245mm× 120 mm

10、质量: 约2.5KG

4. 准确度: 准确度优于下表
量程 有效显示范围 20~30℃ RH<80%
104 0.01~19.99 5%
105 0.01~19.99 5%
106 0.01~19.99 5%
107 0.01~19.99 5%
108 0.01~19.99 5%
109 0.01~19.99 5%
1010 0.01~19.99 5%+2字
1011 0.01~19.99 5%+2字
1012 0.01~19.99 5%+5字
1013 0.01~19.99 10%+5字
1014 0.01~19.99 10%+5字
1014以上 0.01~19.99 10-15%+5字

三、显示方式

超大触摸彩屏显示 可直接读取电阻和电阻率。 内置软件测试系统测试式样可选择 仪器自动分配计算

显示指标 :电压、电流、电阻、电阻率及式样

标准配置:

1、测试仪器:1台

2、.电源线:1条

3、测量线:3根(屏蔽线、测试接线、接地线)

4、使用说明书:1份

ASTM D257-2014

绝缘材料直流电阻或电导的标准试验方法

5.测定步骤
5.1 将经过处理后的试样倒入高压电极内,使液面刚好和测量表面全部接触。
5.2 测试须在温度23±2℃及相对湿度60-70%环境中进行。
5.3 试验时,对试样所加的电压为100-500V的直流电压。
5.4 将电极接入仪器测量端,调整仪器,按仪器说明书进行操作。加上试验电压1min,读取电阻的指示值,同时须对试样连续测定两次,取两次结果算术平均值。每次测定后试样及地极要放电1min。
6.计算
体积电阻率ρv(Ω?m)按式(1)(2)计算:
S=π/4(D+g)2 (1)
ρv=Rv(S/d) (2)
式中 Rv——体积电阻,Ω;
S——平板测量电极的有效面积,m2;
D——平板测量电极直径,m;
g——测量电极与保护电极间隙宽度,m;
d——试样厚度,m。

四、直接测量:

电流计-电压表——采用电流计-电压表方法测量电阻的较大百分比误差是电流计指示性,电流计可读性和电压表指示性的百分比误差总和。一个示例是:当500V施加到40GΩ电阻时(电导为25pS),灵敏度为500/pA刻度的电流计将偏离25个刻度。如果偏离可读取到接近0.5个刻度时,同时校准误差(包括埃尔顿顿分流误差)为观测值的±2%,较终的电流计误差将不超过±4%。如果电压表误差为±2%的满刻度,当电压表读取满刻度时,可采用±6%较大误差来测量该电阻值;同时当读取1/3的满刻度时,可采用±10%较大误差来测量该电阻值。要求读取接近满刻度是容易显而易见的。

 电压表-电流表——计算值的较大百分比误差是指电压Vx,Vs和电阻Rs的百分比误差的总和。与特定方法相比,Vs和Rs的误差通常更取决于采用设备的特征。确定Vs误差的较关键因素是指示器误差,放大器零漂移和放大器增益稳定性。采用新式精心设计放大器或静电计,增益稳定性通常不是关注的问题。采用现有的技术,直流电压放大器或静电计的零漂移不能够排除,但是可以将之足够低而成为这些测量的相对不关键因素。只要精心设计换流器型放大器,零漂移实际上不存在。因此,假如电位计电压准确已知的话,图X1.2(b)的零位法理论上比采用指示器的方法误差更小。Rs的误差取决于放大器灵敏度。当在给定电流下测量时,放大器灵敏度越高,较低值可能性越大,此时可使用高精密线缠绕标准电阻器。放大器可以获得。已知准确到±2%的100GΩ标准电阻是可以适用的。当施加500V时,如果放大器或静电计的10mV输入能提供满刻度偏移,误差不大于2%的满刻度,则可采用6%的较大误差(当电压计读取满刻度时)或10%的较大误差(当电压计读取1/3刻度时)来测定5000TΩ的电阻。

比较-电流计——计算电阻或电导的较大百分比误差是指Rs,电流计偏移或放大器读数的百分比误差总和,同时假设电流灵敏度与偏移无关。对于新式电流计(直流电流放大器可能发生1/3刻度偏移),后者的假设精度到±2%有用范围之内(在1/10满刻度偏移之上)。Rs的误差取决于采用的电阻器类型,但是1MΩ电阻的误差极限低至0.1%是适用的。对于满刻度偏移,采用灵敏度为10nA的电流计或直流电流放大器,500V施加到5TΩ电阻上将能产生1%的偏移。在该电压处,采用先前标记的标准电阻器,Fs=105,ds将大约为1/2的满刻度偏移,可读性误差不大于±1%。如果dx大约为1/4满刻度偏移,可读性误差将不超过±4%,同时可以在±5-1/2%较大误差下测量200GΩ电阻。

 电压变化速率——测量精度直接与施加电压和电流计读数变化的时间率测量精度成比例。静电计开关打开的时间长短和采用的刻度应使得可以准确测量时间,同时可获得满刻度读数。在这些条件下,精度将与其它测量电流方法的精度相当。

 比较电桥——当探测器具有适当的灵敏度,电脑电阻的较大百分比误差是指臂A,B和N的百分比误差总和。当采用1 mV/分刻度的探测器灵敏度时,500V电压施加到电桥上,RN=1GΩ,电阻为1000TΩ将能产生一个分刻度的探测器偏移。假设忽略RA和RB的误差,已知RN=1GΩ在±2%之内,同时电桥平衡在一个探测器分刻度,可采用±6%的较大误差来测量100TΩ的电阻。

几个制造商可提供必要的满足本方法要求的零件或专用系统。

五、标准配置:

名称

数量

备注

测试仪器

1



电源线

1



测量线

3

屏蔽线、测试接线、接地线

备注:

此款仪器为我公司最xing研发产品 支持大屏幕输入 即可使用户直接得出电阻率也可以直接得出电阻配不同的测量电极(夹具)可以测量不同材料(固体、粉体或液体)的体积电阻率和表面电阻率或电导率。

六、符合标准:

GB/T 1410-2006 、ASTM D257-99、 GB/T 10581-2006、GB/T 1692-2008 GB/T 2439-2001、GB/T 12703.4-2010 、GB/T 10064-2006

七、体积电阻率于表面电阻率计算
7.1 体积电阻与表面电阻读数取值
体积电阻:
按照国家标准GB1410标准中第11.1说明规定:在试样表面加上规定的直流电压后开始计时,并在如下每个电化时间做一次测量:1 min、2 min、5 min、10 min、50 min、100 min.如果两次连续测量得出同样的结果,则可以结束试验并用这个电流值来计算体积电阻。作为验收试验,按照有关规范的规定,使用一个固定的电化时间如1MIN后的电流值来计算体积电阻率。
表面电阻:
按照GB1410标准11.2中规定:应在1MIN的电化时间后测量电阻,即使在此时间内电流还没有达到稳定的状态。
7.2 体积电阻率计算:
体积电阻率计算公式如下:

式中:PV——体积电阻率,单位为欧姆厘米(Ω.cm);
RX——按测得的体积电阻,单位为欧姆(Ω);
A——是被保护电极的有效面积,单位为平方米(m2)或(平方厘米(cm2))
h——试样的平均厚度,单位为米(m)或厘米(cm)
备注:A=19.635(cm2)
7.3 表面电阻率计算:
表面电阻率计算公式如下:

式中:Ps——体积电阻率,单位为欧姆米(Ω.cm);
RX——按测得的表电阻,单位为欧姆(Ω);
P——是被保护电极的有效周长,单位为米(m)或(厘米(cm))
g——两电极之间的距离,单位为米(m)或厘米(cm)
备注:P=15.708(cm) g=0.2(cm)
八、三电极接线说明
测量电阻可用二电极,一个接高压电极,另一个接电流电极就行了,仪器的地线用于屏蔽用,在测量高电阻时要与屏蔽箱的地相接以防干扰。测量低电阻时可以不用。国家标准 GB1410《 固体绝缘材料绝缘体积电阻率和表面电阻率试验方法》中推荐一种三电极测量方法:
它是由三个独立的电极组成:
1.中心为圆柱体,直径为50mm, 标准中没有规定高度,但一般是40mm
2.圆柱体外为一圆环,圆环内径为60mm,外径为80mm, 标准中没有规定高度,但一般是40mm
3.底为一平板, 直径为100mm的圆板. 标准中没有规定厚度,但一般为5mm
如果使用这种三电极测量材料表面电阻或体积电阻,可以按下图接线:
4.测表面电阻:(电流流过被测量物体表面时测得的电阻)
仪器高压输出(红)接圆环电极
仪器电流输入端(芯线)接圆柱电极
仪器地(黑,屏蔽线)接圆盘电极
5.测体积电阻:(电流流过被测量物体体内时测得的电阻)
仪器高压输出(红)接圆盘电极
仪器电流输入端(芯线)接圆柱电极
仪器地(黑,屏蔽线)接圆环电极
请将被测量材料放在圆盘电极上面,并且圆柱电极放在圆环电极的中间,先将屏蔽箱上的开关拨在中间0位置时,此时没有高压输出,将屏蔽箱盖好,然后再与仪器接线。
如果开关是在左边的Rv位置时,测量的是体积电阻Rv,此时电压加在底下的圆盘电极上,电流从圆盘电极经被测量材料体内流到柱电极。
如果开关是在右边的Rs位置时,测量的是表面电阻Rs,此时圆环电极改变为电压,圆盘电极为接线,电流从圆环电极经材料表面流到圆柱电极。

九、注意事项
1.检查仪器后面板电压量程是否置于10V档,电流电阻量程是否置于104档。
2.接通电源调零,在“Rx”两端开路的情况下,调零使电流表的显示为0000。然后关机。
3.将待测试样平铺在不保护电极正中央,然后用保护电极压住样品,再插入被保护电极。
4.测体积电阻时测试按钮拨到Rv边,测表面电阻时测试按钮拨到Rs边,
5.接好测试线,将测试线将主机与屏蔽箱连接好。量程置于104档,打开主机后面板电源开关按钮。从仪器后面板调电压按钮到所要求的测量电压

6.电流电阻量程按钮从低档位逐渐拨,每拨一次停留1-2秒观察显示数字,当被测电阻大于仪器测量量程时,电阻表显示“1”,此时应继续将仪器拨到量程更高的位置。测量仪器有显示值时应停下,在1min的电化时间后测量电阻,当前的数字乘以档次即是被测电阻。测试完毕先将量程拨至(104)档,然后将测量电压拨至10V档,后将测试按钮拨到中央位置后关闭电源。然后进行下一次测试。
7.应在“Rx”两端开路时调零,一般调零后在测试过程中不需再调零。
8.禁止将“RX”两端短路,以免微电流放大器受大电流冲击。
9.不得在测试过程中不要随意改动测量电压。
10.测量时从低次档逐渐拨往高次档。
11.接通电源后,手指不能触及高压线的金属部分。
12.不得测试过程中不能触摸微电流测试端。
13.在测量高阻时,应采用屏蔽盒将被测物体屏蔽。
143.严禁在试测过程随意改变电压量程及在通电过程中打开主机。
16.严禁电流电阻量程未在104档及电压在10V档,更换试样。
