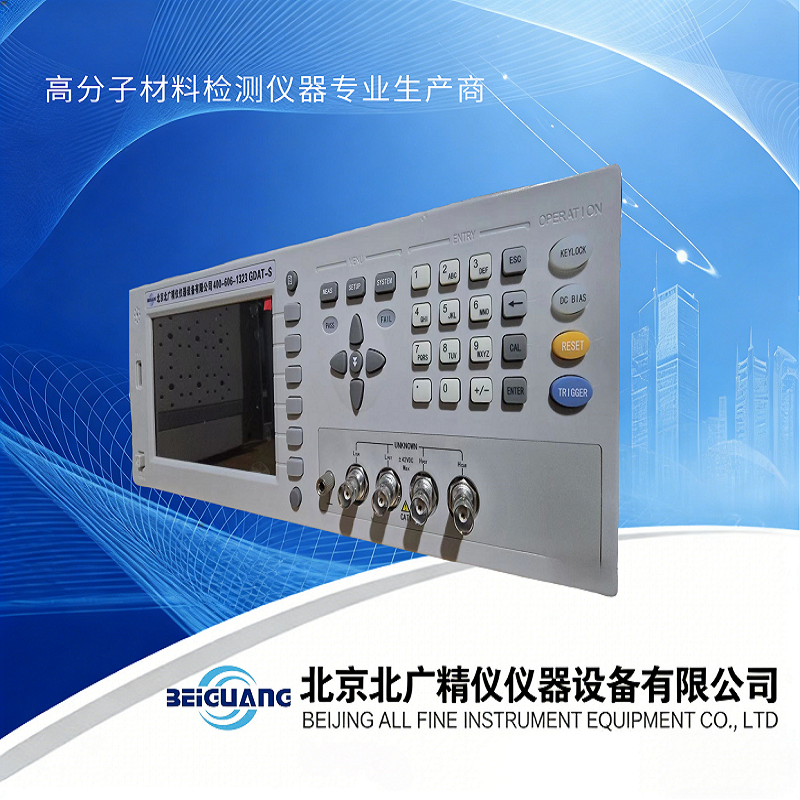

塑料岩石介电常数测试仪

发布时间:  2023-10-28

产品型号:  GDAT-A

产品报价:

厂商性质:  生产厂家

所  在  地:  北京市海淀区上地科技园上地十街1号

产品特点:  塑料岩石介电常数测试仪

同类产品
更多产品
产品概述





塑料岩石介电常数测试仪装置:

1.2.3.1 平板电容器极片尺寸:                     Φ38mm和Φ50mm二种.
1.2.3.2 平板电容器间距可调范围和分辨率:          0~8mm, ±0.01mm
1.2.3.3 圆筒电容器线性:                          0.33 pF /mm±0.05 pF,
1.2.3.4 圆筒电容器可调范围:                      ±12.5mm(±4.2pF)
1.2.3.5 装置插头间距:                            25mm±0.1mm
1.2.3.6 装置损耗角正切值:                         ≤2.5×10-4



塑料岩石介电常数测试仪主要技术特性:介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷,还有复合材料等的一项重要的物理性质,通过测定介质损耗角正切tanδ及介电常数(ε),可进一步了解影响介质损耗和介电常数的各种因素,为提高材料的性能提供依据;

仪器的基本原理是采用高频谐振法,并提供了,通用、多用途、多量程的阻抗测试。

它以单片计算机作为仪器的控制,测量核心采用了频率数字锁定,标准频率测试点自动设定,谐振点自动搜索,Q值量程自动转换,数值显示等新技术,改进了调谐回路,使得调谐测试回路的残余电感减至zui低,并保留了原Q表中自动稳幅等技术,使得新仪器在使用时更为方便,测量值更为精确。

仪器能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。





频率范围

10kHz~60MHz

0.1~160MHz

CH1

10~99.9999kHz

0.1~0.999999MHz

CH2

100~999.999kHz

1~9.99999MHz

CH3

1~9.99999MHz

10~99.9999MHz

CH4

10~60MHz

100~160MHz

频率指示误差

3×10-5±1个字







Q值测量

  a.Q值测量范围:2~1023;

  b.Q值量程分档:30、100、300、1000、自动换档或手动换档;



Q合格指示预置功能:预置范围:5~1000



6.Q表正常工作条件

   a. 环境温度:0℃~+40℃;

  b.相对湿度:<80%;

  c.电源:220V±22V,50Hz±2.5Hz。





其他

  a.消耗功率:约25W;

   b.净重:约7kg;

   c.外型尺寸:(宽×高×深)mm:380×132×280。





新购仪器的检查

新购的仪器能先用LKI-1电感组,将各个电感在各个不同频率测试Q值,把测试的情况,例使用的电感号、测试频率Q读数、电容读数等多次测得数及测试环境条件逐一详细记录,并把记录保存起来,以供以后维修时作参考。

LKI-1电感组是测试时作辅助电感用的,不能把这些电感当作高精度的标准电感看待。随着测试环境条件不同,测得电感器Q值和分布电容可能略有不同。

2.使用和保养

高频Q表是比较精密的阻抗测量仪器,在合理使用和注意保养情况下,才能保证长期稳定和较高的测试精度。

a.熟悉本说明书,正确地使用仪器;

b.使仪器经常保持清洁、干燥;

c.本仪器保用期为18个月,如发现机械故障或失去准确度,可以原封送回本厂,免费修理。



主电容调节用传感器感应,电容读数精确,且频率值可设置。C主电容调节用步进马达控制,电容读数更加精确,频率值和电容值均可设置。A/C电容、电感、Q值、频率、量程都用数字显示,在某一频率下,只要能找到谐振点,都能直接读出电感、电容值,大大扩展了电感的测量范围,而不再是固定的几个频率下才能测出电感值的大小。





该仪器广泛地用于科研机关、学校、工厂等单位。A/C高频Q表是北广精仪仪器设备有限公司研制的产品,它以DDS数字直接合成方式产生信号源,频率达60MHz/160MHz,信号源具有信号失真小、频率精确、信号幅度稳定的优点,更保证了测量精度的精确性。
