海绵泡沫落球回弹测试仪的产品理论

海绵泡沫落球回弹测试仪的产品理论

一、测试原理：能量守恒与阻尼耗散的量化表达

落球回弹测试仪的核心理论基于经典力学中的能量守恒定律与材料阻尼特性。标准钢球（直径16mm±0.05mm，质量16.8g或16.3g）从固定高度（500mm或460mm）自由下落，撞击软质泡沫试样后反弹。其回弹高度与下落高度的比值，即为回弹率（%），计算公式为：

回弹率=

该比值反映材料在冲击载荷下的弹性恢复能力。能量损失主要源于泡沫泡孔结构的塑性变形、内摩擦与空气流动耗散，因此回弹率越低，表明材料能量吸收能力越强，适用于缓冲、减震场景。

二、仪器结构：高精度测量系统的工程实现

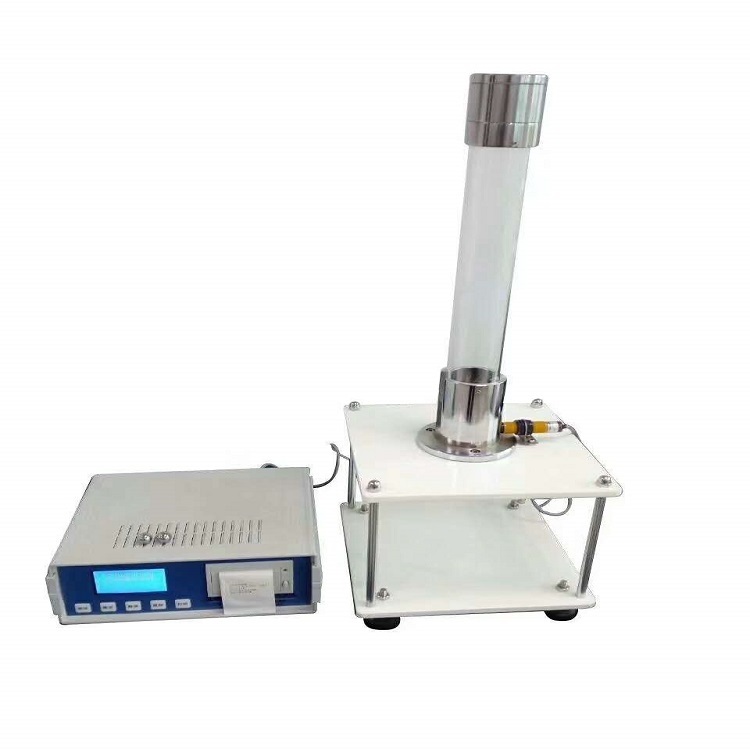

现代落球回弹测试仪由三大核心模块构成：

l 垂直导轨系统：内径30–65mm的透明导向管，确保钢球下落轨迹垂直，避免侧壁摩擦干扰；

l 电磁释放与捕捉机构：消除手动释放误差，实现毫秒级同步触发与回弹高度捕获；

l 光电传感与数据采集单元：采用高速光电传感器，分辨率可达1/10000秒，自动记录回弹高度，误差控制在±1.5%以内。

l 设备集成微处理器与触摸屏，支持自动计算平均值、多批次数据存储与Excel导出，显著提升测试效率与可重复性。

三、标准规范：GB/T 6670-2008的强制性技术要求

依据中国国家标准GB/T 6670-2008（等效ISO 8307），测试需满足：

注意：方法A与B结果不可直接换算，测试时必须明确标注所用方法。

四、工业应用：从舒适性到耐久性的关键指标

该仪器广泛应用于：

l 床垫与沙发：回弹率>60%的高弹泡沫提升坐卧舒适度；

l 汽车内饰：座椅泡沫回弹率影响乘员支撑性与疲劳耐受性；

l 运动鞋中底：通过回弹率优化能量回馈效率；

l 包装材料：低回弹泡沫

海绵泡沫落球回弹测试仪的深度理论体系

一、能量转换模型：从自由落体到阻尼耗散的力学建模

落球回弹测试的本质是动能-势能-耗散能三者间的动态转化过程。钢球自高度 h₀自由下落，其初始势能为 Ep = mgh₀，撞击前瞬时动能为 E_k = mv = mgh₀。撞击后，钢球反弹至高度h_r，剩余动能为 E_k^' = mgh_r。回弹率R定义为：

能量损失率η则为：R=

              Η=1-R=

该损失能量并非均匀分布，主要由三部分构成：

l 泡孔壁塑性变形：聚氨酯泡沫的高分子链在冲击下发生不可逆滑移；

l 内摩擦耗散：泡孔间空气在微秒级时间内被压缩与膨胀，产生粘滞阻力；

l 结构共振衰减：泡孔阵列在冲击频率下激发局部振动模态，能量以热能形式散逸。

二、材料本构关系：聚氨酯泡沫的粘弹性响应机制

泡沫材料的回弹行为不能用纯弹性模型描述，其本质为时变粘弹性系统。依据《Viscoelastic behavior of polymeric foams: Experiments and modeling》，聚氨酯泡沫在冲击载荷下呈现：

l 存储模量G'：反映弹性恢复能力，与泡孔壁刚度正相关；

l 损耗模量G''：表征能量耗散能力，受泡孔连通性与分子链缠结密度主导；

l 复数模量G* = G' + iG''：其相位角δ= tan^-1(G''/G')直接关联回弹率——δ越大，能量耗散越强，回弹率越低。

实验表明，在10~10Hz冲击频段内，聚氨酯泡沫的G''显著高于G'，说明其为高阻尼材料，适用于减震场景。

三、微观结构-宏观性能的定量关联模型

回弹率并非单一参数，而是泡沫微观拓扑结构的宏观映射：
