碳素材料四端法电阻率测试仪的制样要求

碳素材料四端法电阻率测试仪的制样要求，这是一个非常关键且专业的问题。测试结果的准确性极大程度上取决于样品的制备质量。不规范的样品是测量误差的主要来源。

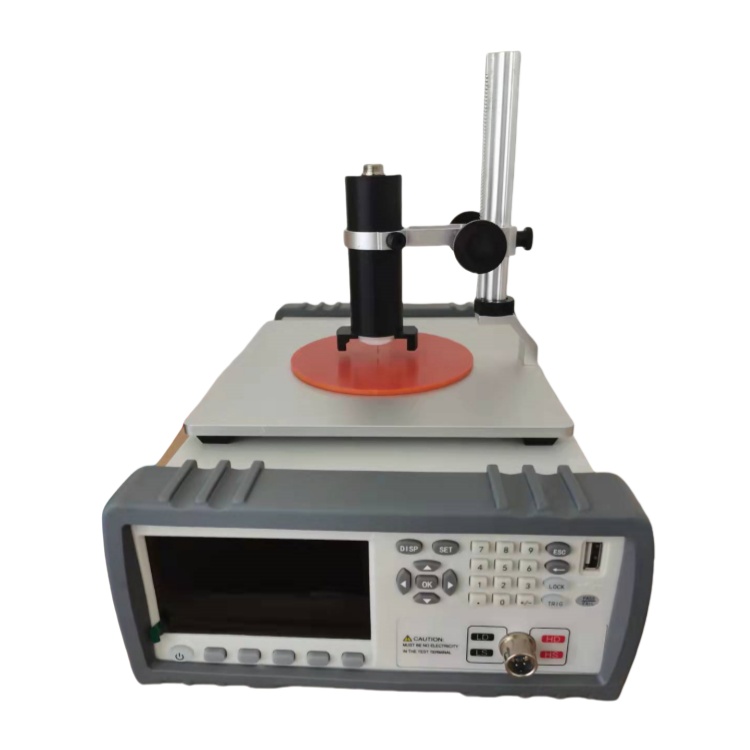

北京北广精仪仪器设备有限公司专业生产四端法电阻率测试仪

以下是详细且系统的制样要求，适用于块体、棒状、片状等常见的碳素材料（如石墨、石墨烯复合体、碳纤维坯体、炭块等）。

核心原则

制样的核心目标是获得一个几何形状规整、尺寸精确、表面洁净、接触良好的样品，以确保：

1.电流线在样品内部均匀分布。

2.电压检测点之间的路径是明确的、可计算的。

3.电极与样品之间形成稳定、低阻的接触。

详细的制样要求与步骤

1.样品形状与尺寸

样品的理想形状是长棒状或规则的长方体，这样可以简化计算并提高精度。

长径/长宽比：样品长度（L）应远大于其横向尺寸（宽度W和厚度T），通常建议L≥4W且L≥4T。这是为了确保电压探测点能够远离电流注入点，置身于中间区域的均匀电场中，从而满足公式ρ=(V/I)(WT/L_v)的应用条件（其中L_v是电压探针间距）。

尺寸精度：样品的长、宽、厚（或直径）的尺寸测量必须非常精确，最好使用千分尺或螺旋测微仪在多个点进行测量后取平均值。尺寸误差会直接线性地传递到电阻率计算结果中。

均匀性：样品在整个长度上的横截面积应保持一致。任何锥度或不均匀性都会引入误差。

2.取样与加工

取样代表性：从大块材料上取样时，应注意取向性（如平行于压制方向或垂直于压制方向），并确保所取样品能代表待测材料。

加工方式：

对于硬质碳素材料（如石墨电极），可以使用精密切割机、金刚石线切割或慢走丝线切割，以获得光滑平整的表面。

避免使用普通砂轮切割或粗暴的机械加工，这会在样品表面和近表面产生微裂纹，改变其导电性。

加工后，样品应无肉眼可见的裂纹、缺口或毛刺。

3.表面处理

这是制样过程中至关重要的一环。

清洁：必须清除样品表面的灰尘、油污、切割冷却液等污染物。通常使用以下步骤：

1.用软毛刷或高压气流清除表面颗粒。

2.依次在有机溶剂（如无水乙醇、丙酮）中进行超声波清洗，每种溶剂清洗5-10分钟。

3.用去离子水冲洗（如果材料不耐水，可跳过此步）。

4.在干燥箱或真空烘箱中低温（如80°C）烘干。

表面平整度：对于要求的测量，尤其是片状样品，表面需要抛光至镜面或接近镜面，以接触面积和一致性。

4.电极制作

四端法要求两对独立的电极：一对电流电极和一对电压电极。

电极位置：

电流电极应位于样品的两端。

电压电极应位于样品中段，且与电流电极有足够的距离（通常至少是一个横向尺寸以上），以避开电流注入端的非线性区。

两电压电极之间的距离L_v必须被精确测量。

电极接触要求：

低接触电阻：电极材料与碳素材料之间应形成良好的欧姆接触。

牢固稳定：接触在测试过程中不能松动或变化。

点/线接触明确：对于块状样品，理想情况下是清晰的点接触或线接触，而不是模糊的面接触。

常用的电极制作方法：

导电银浆/银胶的方法。

操作：在预定电极位置涂上少量高性能导电银浆，然后在一定温度下（如120-150°C）固化30-60分钟。

优点：接触电阻低且稳定，附着力好，可重复性强。

注意：确保银浆点大小一致，且不会连接相邻电极。

金属箔/片加压接触：使用夹具直接将金属箔（如金箔、铜箔）压在样品表面作为电极。这种方法对样品表面平整度要求。

溅射/蒸镀金属薄膜：在真空环境下，通过磁控溅射或热蒸发在样品表面沉积一层金属薄膜（如Au,Pt）。这种方法能提供欧姆接触，但成本高，多用于科研和薄膜样品。

针对不同形态样品的特殊要求

样品形态制样要点

块体/棒状优先选择长棒状。精确测量长度、直径（或宽和厚）。两端和中间预留电极位置并涂覆银浆。

片状/薄膜

1.范德堡法：制备成近似正方形或圆形的薄片，在四个对称的边缘位置制作电极。对样品形状容忍度高，但计算稍复杂。

2.直线四探针法：无需专门制作电极，但要求样品面积远大于探针间距，且厚度均匀。此法测的是方块电阻，需结合膜厚才能换算电阻率。

纤维/丝状最难处理。需要专用的纤维夹具，将单根纤维拉直固定在绝缘基底上，然后用微操作技术在特定位置制作微型电极（如用银胶或微探针）。

制样流程总结

1.设计取样：根据测试标准和材料形态，确定取样位置、方向和目标尺寸。

2.精密加工：使用精密切割设备加工出形状规整的样品。

3.精确测量：使用千分尺等工具在多个位置精确测量样品的几何尺寸（长、宽、厚、电压间距L_v）。

4.表面清洁：进行严格的超声清洗和干燥流程。

5.制作电极：在精确标记的位置，使用导电银浆等方法制作两对独立的、稳定的电极。

6.检查验证：在显微镜下检查电极是否制作良好，有无短路，样品有无缺陷。

注意事项

环境控制：某些碳素材料的电阻率对湿度和温度敏感，测试应在恒温恒湿环境下进行，或记录测试时的环境条件。

各向异性：对于有明显各向异性的材料（如热解石墨），必须明确标注测试方向，并分别制样。

记录：详细记录样品的所有信息，包括来源、加工历史、几何尺寸、电极制作方法等。

遵循以上制样要求，可以最大限度地减少系统误差，确保您使用四端法测试仪获得准确可靠的碳素材料电阻率数据。
