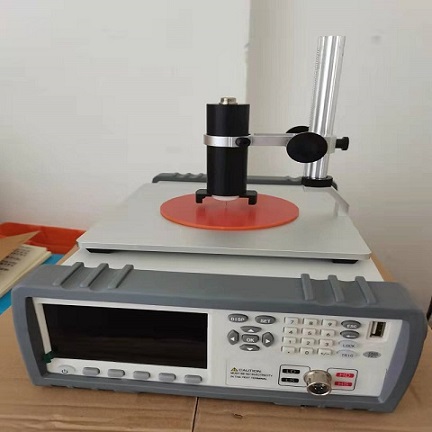

碳纸/双极板电阻率测试仪的电极系统是测量准确性的最关键部件

碳纸/双极板电阻率测试仪的电极系统是测量准确性的最关键部件。其设计直接决定了是测量材料的本体电阻，还是测量包含了接触电阻的混合电阻。

为了准确测量材料的本体电阻率（BulkResistivity），对电极系统主要有以下几大关键要求：

1.电极材料：高硬度、高导电性、抗腐蚀

高硬度（Hardness）：这是最重要的要求。电极材料必须比待测样品（如碳纸、石墨板、金属板）硬得多。

原因：在施加压力时，硬的电极不会产生形变，从而能防止电极嵌入相对较软的样品表面（尤其是多孔的碳纸）。如果电极发生嵌入，实际接触面积会增大且不可控，导致测得的电阻值偏低，且重复性极差。

常用材料：烧结碳化钨（TungstenCarbide）或高硬度工具钢。这些材料硬度，能有效避免嵌入效应，同时导电性良好。

高导电性（HighConductivity）：电极自身电阻应远低于样品电阻，通常要求电极材料的电阻率至少比待测样品低1-2个数量级。

原因：确保测量回路中的电阻主要来自样品，而非电极本身。

常用材料：铜、黄铜等常用导体虽导电性好，但硬度不足，因此通常仅作为电流传输部件，与样品直接接触的探头部分必须使用碳化钨等硬质材料。

抗腐蚀性（CorrosionResistance）：电极表面应不易氧化或腐蚀。

原因：表面形成的氧化膜或腐蚀物是不导电的，会引入巨大的、不稳定的接触电阻，导致测量值漂移和失真。

2.电极结构与设计：四端子法（4-PointProbe/KelvinMethod）

专业的电阻率测试仪必须采用四端子法，这是区分本体电阻和接触电阻的关键。

结构：有两对电极：

一对电流电极（CurrentElectrodes,C1/C2）：用于向样品注入恒定的电流（I）。

一对电压电极（VoltageElectrodes,V1/V2）：用于精确测量样品两端的电压降（V）。

工作原理：电压电极的输入阻抗，几乎不汲取电流。因此，即使电流电极与样品之间存在接触电阻，也不会影响电压的测量。电压表测得的电压降（V）纯粹是样品本体在两电压探针之间的电阻（R）造成的（根据欧姆定律V=IR）。

优势：消除了引线电阻和电流电极接触电阻对测量结果的影响，从而能够精确测量出材料的本体电阻。

3.电极表面平整度与平行度

平整度（Flatness）：与样品接触的电极表面必须高度抛光，非常平整光滑。

原因：确保电极与样品表面是均匀的面接触，而不是不可控的点接触。粗糙的电极表面会引入随机且巨大的接触电阻。

严格平行度（Parallelism）：上下两对电极必须严格保持平行。

原因：保证对样品施加的压力在整个接触面上均匀分布。如果电极不平行，会导致压力集中在一侧，使样品受力不均，接触电阻变大且不稳定，测量结果无效。

4.压力施加与控制：可重复且均匀

可调控的压力：仪器必须能够对电极施加一个可精确控制、可重复的压力。

原因：对于多孔材料（如碳纸），接触电阻对压力非常敏感。必须在一个标准化、可重复的压力条件下进行测试，结果才有可比性。常见的标准压力范围是1-4MPa。

均匀施压：压力施加机制必须确保压力均匀分布在整个电极表面。

原因：与平行度要求一致，防止局部压力过大或过小。

5.电极的清洁与维护

清洁度：电极表面必须像样品一样保持绝对清洁，无氧化物、灰尘、油污和之前的样品残留物。

操作：定期使用细砂纸（如2000目以上）或金刚石研磨膏对电极表面进行轻微抛光，然后用无水乙醇或丙酮清洁，以恢复其光亮表面和良好导电性。

定期检查：定期检查电极表面是否有划痕、凹陷或氧化迹象。受损的电极必须及时更换或重新打磨。

总结：理想电极系统的特点

一个专业的碳纸/双极板电阻率测试仪的电极系统应具备以下特点：

|特性|要求|目的|

|材料|高硬度（如碳化钨）、高导电、抗腐蚀|防止电极嵌入样品，确保接触面积稳定，自身电阻低|

|方法|强制使用四端子法（4-PointProbe）|消除接触电阻和引线电阻的影响，精确测量本体电阻|

|结构|电压电极与电流电极分离|实现Kelvin连接法的物理基础|

|表面|平整度和光洁度|确保均匀、可重复的面接触|

|对齐|上下电极严格平行|保证压力在样品上均匀分布|

|压力|可精确控制、可重复的施加机制|提供标准化测试条件，结果可对比|

|维护|易于清洁、抛光和维护|保持长期测量的稳定性和准确性|

因此，在选择或使用这类仪器时，首要任务就是评估其电极系统是否满足以上所有要求，特别是四端子法和高硬度电极材料这两点，它们是区分专业仪器和简易夹具的关键。
